労働法の 中に、労働安全衛生法が あります。
労働安全衛生法には、働く人の 健康を 守るために、健康診断を する きまりが あります。

11月28日から 一般健康診断<みんなが 受ける 健康診断>の 結果の 見方を 説明しています。

きょうも 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----
「心電図検査(しんでんず けんさ)」の 結果から わかる事(19)

● ブルガダ型(ぶるがだ がた)に ついて 説明します。

 心電図の 形が ブルガダ型(ぶるがだ がた)という 形を しています。
 ブルガダ型(ぶるがだ がた)には 種類が あります。

 コーブド型(こーぶど がた)
 右脚ブロック(うきゃく ぶろっく)の ときに 似た形に なった後、線が 弓を 曲げたような 形に なっています。
 コーブド(こーぶど)というのは、「弓を 曲げたような 形」のことです。
 T波(てぃーは)は 逆向き(ぎゃくむき)に なって 下を 向きます。

(弓)


 サドルバック型(さどる ばっく がた)
 右脚ブロック(うきゃく ぶろっく)の ときに 似た 形に なった 後、線が 馬(うま)の 鞍(くら)の ような 形に なっています。
 サドルバック(さどる ばっく)というのは、「馬(うま)の 鞍(くら)」と いう 意味です。
 T波(てぃーは)は 上を 向いています。
(馬(うま)の 鞍(くら))
(http://connemara.cocolog-nifty.com/connemara/2011/02/post-a091.html)

 ブルガダ型(ぶるがだ がだ)というのは、心電図(しんでんず)の 形の 名前です。
 病気の 名前では ありません。
 でも この 心電図(しんでんず)に なっている 人の 中に、急に 心室細動(しんしつ さいどう)に なってしまう 人が 1%ぐらい います。
 心室細動(しんしつ さいどう)は 12月30日に 説明しました。
(AED(えー いー でぃー)を 使って 助けなければ なりません)

 それで、検査を した 方が いいと 言われることが 多いです。
 失神(しっしん)したことが ある人は 早く 検査を した ほうが いいです。
 家族で 急に 死んでしまった 人が いる人も 早く 検査を した ほうが いいです。


次回も 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
今日で、2017年が 終わります。
今年の 5月21日から はじめた ブログです。
皆様の 応援を いただいて、5000を 超える アクセスに なりました。
ありがとうございます。
2018年も ひきつづき よろしく お願い いたします。
-----


外国語で みたい 人は http://yasashiinurse.blog.fc2.com/blog-entry-296.html に いってください。

[PR]
by yasashiinurse | 2017-12-31 06:38 | 労働法
労働法の 中に、労働安全衛生法が あります。
労働安全衛生法には、働く人の 健康を 守るために、健康診断を する きまりが あります。

11月28日から 一般健康診断<みんなが 受ける 健康診断>の 結果の 見方を 説明しています。

きょうも 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----
「心電図検査(しんでんず けんさ)」の 結果から わかる事(18)

● 心室期外収縮(しんしつ きがい しゅうしゅく)に ついて 説明します。

 洞房結節(どうぼう けっせつ)・洞結節(どうけっせつ)が 電気を 出すよりも 速く 心室(しんしつ)から 電気が 出ます。
 それで、心室(しんしつ)が ちぢみます。
 期外(きがい)というのは、「いつもと ちがうとき」と いう 意味です。

 英語で premature ventricular contractionと 言うので、PVCと 書いてあることも あります。

 さっき、血を 体や 肺に 送り出した ばかりです。
 心房(しんぼう)にも まだ 血が 体や 肺から もどってきていません。
 それなのに、心室(しんしつ)が ちぢみます。
 それで、心室(しんしつ)が ちぢんでも、送り出す 血が 少ないです。
 心室(しんしつ)で 出た 電気が 心房(しんぼう)に 伝わって、後から 心房(しんぼう)が ちぢむことが あります。
 そのときは、12月29日に 説明した 心室固有調律(しんしつ こゆう ちょうりつ)の 2番の ように、P波(ぴーは)が、QRS波(きゅー あーる えすは)の 後に なることが あります。
 いつもと 違う P波(ぴーは)で、このときは、洞房結節(どうぼう けっせつ)・洞結節(どうけっせつ)は 休みます。

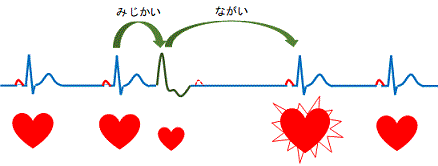

 いつもより 早く 心臓(しんぞう)が ちぢみました。
 洞房結節(どうぼう けっせつ)・洞結節(どうけっせつ)が 1回 電気を 出すのを 休みました。
 次の いつもの 洞房結節(どうぼう けっせつ)・洞結節(どうけっせつ)が 電気を 出すまで、時間が 長くなります。
 それで、いつもより たくさんの 血が 体や 肺から もどってきて たまります。
 それで、次に いつものように 心臓が ちぢんだとき、いつもより たくさんの 血を 体や 肺に 送り出します。

 心室期外収縮(しんしつ きがい しゅうしゅく)の ときの 血圧は 低くなります。
 心室期外収縮(しんしつ きがい しゅうしゅく)の すぐ あとは、血圧が 高くなります。
 そのあと、いつもの リズムで 心臓が 動くと、血圧が 元に もどります。

 血圧が 心室期外収縮(しんしつ きがい しゅうしゅく)で かわるので、自分でも 気が付きやすいです。
 心室期外収縮(しんしつ きがい しゅうしゅく)の すぐ あとの 血圧が 高いとき、気が付きやすいです。
 日本語では、「ドキっと 感じる」と 言います。


 心室期外収縮(しんしつ きがい しゅうしゅく)散発(さんぱつ)
 ときどき 心室期外収縮(しんしつ きがい しゅうしゅく)が あります。
 心室期外収縮(しんしつ きがい しゅうしゅく)二段脈(にだんみゃく)
 普通に 心臓(しんぞう)が 1回 ちぢむ たびに 心室期外収縮(しんしつ きがい しゅうしゅく)が あります。
 心室期外収縮(しんしつ きがい しゅうしゅく)三段脈(さんだんみゃく)
 普通に 心臓(しんぞう)が 2回 ちぢむ たびに 心室期外収縮(しんしつ きがい しゅうしゅく)が あります。
 心室期外収縮(しんしつ きがい しゅうしゅく)多形性(たけいせい)
 心室の 電気が 出るところが 1ヶ所では ありません。
 それで、心臓(しんぞう)の ちぢみかたが、いろいろ あります。
 心電図の 波の 形も いろいろ あります。
 心室期外収縮(しんしつ きがい しゅうしゅく)2連発(にれんぱつ)
 心室期外収縮(しんしつ きがい しゅうしゅく)が 2回 つづけて あります。
 心室期外収縮(しんしつ きがい しゅうしゅく)R on T(あーる おん てぃー)
 心室の 力が 抜ける前に 次の 電気が 出て、心室期外収縮(しんしつ きがい しゅうしゅく)に なっています。
 T波(てぃーは)の 上に R波(あーるは)が 乗っています。


● 心室頻拍(しんしつ  ひんぱく)に ついて 説明します。

 心室期外収縮(しんしつ きがい しゅうしゅく)が 3回以上 続いています。

● 心室細動(しんしつ さいどう)に ついて 説明します。

 心室(しんしつ)の いろいろな ところから たくさん 電気が 出て、心室(しんしつ)が ちぢむことが できません。

 震えている だけです。
 心室(しんしつ)が ちぢむことが できないので、体や 肺に 血を 送り出すことが できません。

 一般健康診断(いっぱん けんこう しんだん)<みんなが 受ける 健康診断>の 心電図(しんでんず)の 結果で、心室細動(しんしつ さいどう)と 書いてあることは ありません。
 AED(えー いー でぃー)を 使って、心室(しんしつ)が 震えないように 治さないと、死んでしまうときの 心電図(しんでんず)だからです。
 AED(えー いー でぃー)は、除細動器(じょさいどうき)で、心室細動(しんしつ さいどう)を なくす 器械(きかい)です。
(www.irasutoya.com/2013/10/aed.html)


次回も 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----

外国語で みたい 人は http://yasashiinurse.blog.fc2.com/blog-entry-295.html に いってください。

[PR]
by yasashiinurse | 2017-12-30 12:10 | 労働法

労働法の 中に、労働安全衛生法が あります。
労働安全衛生法には、働く人の 健康を 守るために、健康診断を する きまりが あります。

11月28日から 一般健康診断<みんなが 受ける 健康診断>の 結果の 見方を 説明しています。

きょうも 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----
「心電図検査(しんでんず けんさ)」の 結果から わかる事(17)

● 心室補充収縮(しんしつ ほじゅう しゅうしゅく)に ついて 説明します。

 完全房室ブロックの 話を 覚えていますか?
 12月22日に 説明しました。
 房室接合部(ぼうしつ せつごうぶ)が 電気を 伝えません。
 それで、右脚(うきゃく)も 左脚(さきゃく)も 電気を 伝えません。
 心室(しんしつ)が ちぢむことが できません。
 心室(しんしつ)が ちぢまないと、体や 肺(はい)に 血を 送り出すことが できません。
 それで、心室(しんしつ)で 電気を 出します。
 それで、心室(しんしつ)が ちぢむことが できます。
 補充(ほじゅう)と いうのは、足りないものを 足すことです。
 待っていても 電気が こないので、足りない 電気を 足します。
 右脚(うきゃく)と 左脚(さきゃく)が 電気を 伝える 場所で 電気が 出た ときには、QRS波(きゅー あーる えすは)の 幅が 狭いです。
 QRS波(きゅー あーる えすは)の 形も 普通の ときと 似ています。



 右脚(うきゃく)や 左脚(さきゃく)が 電気を 伝えない 場所で 電気が 出た ときには、QRS波(きゅー あーる えすは)の 幅が 広くなります。
 QRS波(きゅー あーる えすは)の 形も 普通の ときと 変わります。

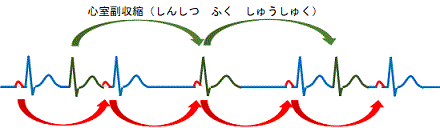

● 心室副収縮(しんしつ ふく しゅうしゅく)に ついて 説明します。

 副(ふく)と いうのは、つけくわえると 言う 意味です。
 洞房結節(どうぼうけっせつ)・洞結節(どうけっせつ)も 普通に 動いています。
 房室接合部(ぼうしつ せえつごうぶ)も 普通に 電気を 伝えています。
 右脚(うきゃく)も 左脚(さきゃく)も 普通に 電気を 伝えています。
 心臓も 普通に ちぢんでいます。
 それなのに、心室の ちがう ところから 電気が 出ます。
 正常な<心配の ない> 心電図(しんでんず)に、別の QRS波(きゅー あーる えすは)が つけくわわります。



● 心室固有調律(しんしつ こゆう ちょうりつ)に ついて 説明します。

 固有調律(こゆう ちょうりつ)というのは、別の リズムを つくると 言う 意味です。

 1.完全房室ブロック(かんぜん ぼうしつ ぶろっく)の 時の 心室固有調律

 房室解離(ぼうしつ かいり)と 言われます。
 解離(かいり)というのは、完全に 別々と いう 意味です。
 心房(しんぼう)と 心室(しんしつ)が 別々の リズムで ちぢみます。


 2.房室結合部(ぼうしつ けつごうぶ)が 逆に 電気を 伝える時の 心室固有調律(しんしつ こゆう ちょうりつ)

 心室(しんしつ)の 中で、電気が 別の リズムで 出ています。
 その 電気が 房室結合部(ぼうしつ けつごうぶ)を 逆に 伝わります。
 逆に 伝わった 電気で 心房(しんぼう)が ちぢみます。
 それで、洞房結節(どうぼう けっせつ)・洞結節(どう けっせつ)が、電気を 出すのを 休みます。
 心電図は QRS波(きゅー あーる えすは)の 後に P波(ぴーは)と T波(てぃーは)が 出ます。
 心房(しんぼう)には、電気が 逆向きに 伝わるので、P波(ぴーは)の 向きも 逆に なります。

 3.促進型心室固有調律(そくしんがた しんしつ こゆう ちょうりつ)

 房室解離(ぼうしつ かいり)の 説明の とき、心室(しんしつ)で 出る 電気は、洞房結節(どうぼう けっせつ)・洞結節(どうけっせつ)が 出す 電気よりも リズムが 遅いと 言いました。
 心室(しんしつ)で 出る 電気は 普通 1分間に 40回ぐらいの リズムです。

 でも、心筋梗塞(しんきんこうそく)の 時や、飲んでいる 薬の せいなどで、心室(しんしつ)から 電気が 出る リズムが 速くなることが あります。
 促進型心室固有調律(そくしんがた しんしつ こゆう ちょうりつ)と 言います。
 促進型(そくしんがた)と いうのは、「速く なっています」と いう 意味です。

 でも、頻脈(ひんみゃく)と 言われる 1分間に 100回以上の リズムに なっては いません。
(https://lifeinthefastlane.com/ecg-library/aivr/)

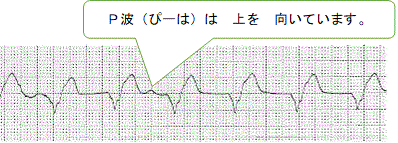

 この 心電図(しんでんず)では、1分間に 75回ぐらいの リズムで 心室(しんしつ)が ちぢんでいます。

 1つだけ P波(ぴーは)が 見えます。
 P波(ぴーは)が 上を 向いています。
 洞房結節(どうぼうけっせつ)・洞結節(どうけっせつ)は 電気を 出しています。
 ほかの P波(ぴーは)は、みんな QRS波(きゅー あーる えすは)に 隠れてしまって います。



次回も 「心電図検査(しんでんず けんさ)の 結果から わかる事を 説明します。
-----


外国語で みたい 人は http://yasashiinurse.blog.fc2.com/blog-entry-294.html に いってください。

[PR]
by yasashiinurse | 2017-12-29 03:25 | 労働法
労働法の 中に、労働安全衛生法が あります。
労働安全衛生法には、働く人の 健康を 守るために、健康診断を する きまりが あります。

11月28日から 一般健康診断<みんなが 受ける 健康診断>の 結果の 見方を 説明しています。

きょうも 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----
「心電図検査(しんでんず けんさ)」の 結果から わかる事(16)

● 2枝ブロック(にし ぶろっく)に ついて 説明します。

 2本の 枝の 電気の 伝わり方が 悪いです。
 左脚(さきゃく)の どちらかの 枝と 右脚(うきゃく)の 電気の 伝わり方が 悪いです。

 左脚(さきゃく)の 2本とも 電気の 伝わり方が 悪いのは、左脚ブロック(さきゃく ぶろっく)と 言います。
 左脚ブロック(さきゃく ぶろっく)に ついては、12月26日に 説明しました。
左脚ブロック(さきゃく ぶろっく)


 2枝ブロック(にし ぶろっく)の 組み合わせは、2種類 あります。
 1.右脚ブロック(うきゃく ぶろっく)と 左脚前枝ブロック(さきゃく ぜんし ぶろっく)
 2.右脚ブロック(うきゃく ぶろっく)と 左脚後枝ブロック(さきゃく こうし ぶろっく)

 右脚ブロック(うきゃく ぶろっく)に ついては、12月25日に 説明しました。
右脚ブロック(うきゃく ぶろっく)


 左脚前枝ブロック(さきゃく ぜんし ぶろっく)と 左脚後枝ブロック(さきゃく ぜんし ぶろっく)に ついては、12月27日に 説明しました。
左脚前枝ブロック(さきゃく ぜんし ぶろっく)

左脚後枝ブロック(さきゃく こうし ぶろっく)


 左脚前枝(さきゃく ぜんし)の ほうが、左脚後枝(さきゃく こうし)より 細いです。
 それで、左脚前枝(さきゃく ぜんし)の 電気の 伝わり方が 悪くなる ほうが 多いです。
 心室(しんしつ)への 電気の 伝わる 時間も 長くなります。


● 3枝ブロック(さんし ぶろっく)に ついて 説明します。

 2本の 枝の 電気の 伝わり方が 悪いです。
 そして、房室ブロック(ぼうしつ ぶろっく)にも なっています。

 右脚(うきゃく)と 左脚前枝(さきゃく ぜんし)、左脚後枝(さきゃく こうし)の 全部が 電気を 伝えないことは、完全房室ブロック(かんぜん ぼうしつ ぶろっく)と 言います。
 3枝ブロック(さんし ぶろっく)は、完全房室ブロック(かんぜん ぼうしつ ぶろっく)の ことでは ありません。
 完全房室ブロック(かんぜん ぼうしつ ぶろっく)に ついては、12月22日に 説明しました。
 房室接合部(ぼうしつ せつごうぶ)が 電気を まったく 伝えないことです。

 それで、右脚(うきゃく)も 左脚(さきゃく)も 電気を 伝えません。

 3枝ブロック(さんし ぶろっく)の ときの 房室ブロック(ぼうしつ ぶろっく)は Ⅰ度か Ⅱ度の ことです。
 Ⅰ度房室ブロック(いちど ぼうしつ ぶろっく)と Ⅱ度房室ブロック(にど ぼうしつ ぶろっく)も 12月22日に 説明しました。
Ⅰ度房室ブロック(いちど ぼうしつ ぶろっく)
房室接合部(ぼうしつ せつごうぶ)の 電気が ゆっくりしか 伝わりません。

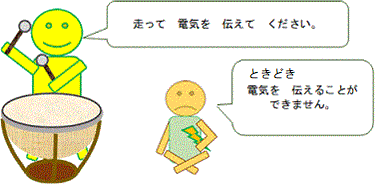

Ⅱ度房室ブロック(にど ぼうしつ ぶろっく)
房室接合部(ぼうしつ せつごうぶ)が 電気を 伝えないことが あります。


 3枝ブロック(さんし ぶろっく)の 組み合わせは、6種類 あります。
 3枝ブロック(さんし ぶろっく)の ときは、左脚ブロック(さきゃく ぶろっく)も 前枝(ぜんし)と 後枝(こうし)の 2本と 考えます。

 1.Ⅰ度房室ブロック(いちど ぼうしつ ぶろっく)と 右脚ブロック(うきゃく ぶろっく)と 左脚前枝ブロック(さきゃく ぜんし ぶろっく)

 2.Ⅰ度房室ブロック(いちど ぼうしつ ぶろっく)と 右脚ブロック(うきゃく ぶろっく)と 左脚後枝ブロック(さきゃく こうし ぶろっく)

 3.Ⅰ度房室ブロック(いちど ぼうしつ ぶろっく)と 左脚前枝ブロック(さきゃく ぜんし ぶろっく)と 左脚後枝ブロック(さきゃく こうしブロック ぶろっく)

 4.Ⅱ度房室ブロック(にど ぼうしつ ぶろっく)と 右脚ブロック(うきゃく ぶろっく)と 左脚前枝ブロック(さきゃく ぜんし ぶろっく)

 5.Ⅱ度房室ブロック(にど ぼうしつ ぶろっく)と 右脚ブロック(うきゃく ぶろっく)と 左脚後枝ブロック(さきゃく こうし ぶろっく)

 6.Ⅱ度房室ブロック(にど ぼうしつ ぶろっく)と 左脚前枝ブロック(さきゃく ぜんし ぶろっく)と 左脚後枝ブロック(さきゃく こうしブロック ぶろっく)


 1から 6まで ぜんぶ 心室(しんしつ)に 電気を 伝える 道が 1本しか 働いていません。
 そして、その 1本に 電気を 伝える 房室接合部(ぼうしつ せつごうぶ)の 調子も 悪いです。

 心配です。


次回も 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----


外国語で みたい 人は http://yasashiinurse.blog.fc2.com/blog-entry-293.html に いってください。

[PR]
by yasashiinurse | 2017-12-28 11:08 | 労働法

労働法の 中に、労働安全衛生法が あります。
労働安全衛生法には、働く人の 健康を 守るために、健康診断を する きまりが あります。

11月28日から 一般健康診断<みんなが 受ける 健康診断>の 結果の 見方を 説明しています。

きょうも 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----
「心電図検査(しんでんず けんさ)」の 結果から わかる事(15)

● 左脚ブロックは 「完全左脚ブロック(かんぜん さきゃく ぶろっく)」の 他に 3つの 種類が あります。

 非特異的心室伝導障害(ひ とくいてき しんしつ でんどう しょうがい)
 左脚前枝ブロック(さきゃく ぜんし ぶろっく)
 左脚後枝ブロック(さきゃく こうし ぶろっく)


● 非特異的心室伝導障害(ひ とくいてき しんしつ でんどう しょうがい)に ついて 説明します。

 心室(しんしつ)に 電気が 伝わる 時間が 長いです。
 QRS波(きゅー あーる えすは)の 間が 0.1秒より 長いです。
 でも、完全に どこかの 電気が 伝わらなくなった ときよりは 時間が 短いです。
 左脚(さきゃく)の 電気の 伝わり方が ゆっくりなのかも しれません。

 心室(しんしつ)に 電気が 伝わる ようすは、QRS波(きゅー あーる えすは)で わかります。
 完全右脚ブロック(かんぜん うきゃく ぶろっく)も QRS波(きゅー あーる えすは)の 幅が 広くなります。
 完全左脚ブロック(かんぜん さきゃく ぶろっく)も QRS波(きゅー あーる えすは)の 幅が 広くなります。
 心室(しんしつ)に 電気が 伝わる 時間が 長くなるからです。
 完全(かんぜん)と 言う ときは、QRS波(きゅー あーる えすは)の 間が 0.12秒以上 あります。

 右脚(うきゃく)の 電気の 伝わり方が 悪いとき、①の 心電図が とても 変な 形に なったのを 覚えていますか?
 完全右脚ブロック(かんぜん うきゃく ぶろっく)の 時には 心室(しんしつ)に 電気が 伝わるのに 0.12秒以上 かかります。
 不完全右脚ブロック(ふかんぜん うきゃく ぶろっく)の 時には 心室(しんしつ)に 電気が 伝わるのは 0.1秒から 0.12秒まで です。
 非特異的心室伝導障害(ひ とくいてき しんしつ でんどう しょうがい)の 心電図(しんでんず)は、右脚ブロック(うきゃくぶろっく)の 時の ような 変な 形には なっていません。
 でも 心室への 電気が ゆっくりしか 伝わっていません。
 それで、「きっと 左脚(さきゃく)の 電気の 伝わり方が ゆっくりな ところが あるのだろう」と 考えます。
 ときどき、不完全左脚ブロック(ふかんぜん さきゃく ぶろっく)と 書かれる ことも あります。

● 分枝ブロック(ぶんし ぶろっく)に ついて 説明します。

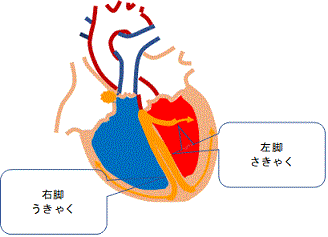

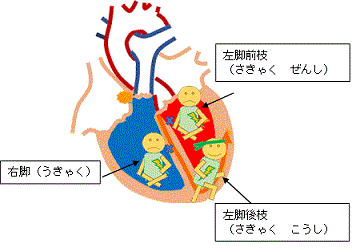

 左脚(さきゃく)は、2本に 分かれています。
 2本に 分かれた ようすが 木の 枝の ようなので、分枝(ぶんし)と 呼びます。

 分枝(ぶんし)には 名前が ついています。
 左脚前枝(さきゃく ぜんし)と 左脚後枝(さきゃく こうし)と いう 名前です。
 2本の うち どちらかの 1本が 電気を 伝えることが できないことを 分枝ブロック(ぶんし ぶろっく)と 言います。


● 左脚前枝ブロック(さきゃく ぜんし ぶろっく)に ついて 説明します。

 左脚前枝(さきゃく ぜんし)の 電気の 伝わり方が 悪いです。
 右脚(うきゃく)と 左脚後枝(さきゃく こうし)の 電気は 伝わっています。
 それで、電気が 心室(しんしつ)に 伝わる 時間は 普通(0.1秒以内)です。
 ただ、左の 心室(しんしつ)に 電気が 伝わる 向きが 変わります。

● 左脚後枝ブロック(さきゃく こうし ぶろっく)に ついて 説明します。

 左脚後枝(さきゃく こうし)の 電気の 伝わり方が 悪いです。
 右脚(うきゃく)と 左脚前枝(さきゃく ぜんし)の 電気は 伝わっています。
 それで、電気が 心室(しんしつ)に 伝わる 時間は 普通(0.1秒以内)です。
 ただ、左の 心室(しんしつ)電気が 伝わる 向きが 変わります。

 これで、左脚ブロック(さきゃく ぶろっく)の 「完全ブロック(かんぜん ぶろっく)」ではない 3種類を 説明しました。


次回も、「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----


外国語で みたい 人は http://yasashiinurse.blog.fc2.com/blog-entry-292.html に いってください。

[PR]
by yasashiinurse | 2017-12-27 05:00 | 労働法

労働法の 中に、労働安全衛生法が あります。
労働安全衛生法には、働く人の 健康を 守るために、健康診断を する きまりが あります。

11月28日から 一般健康診断<みんなが 受ける 健康診断>の 結果の 見方を 説明しています。

きょうも 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----
「心電図検査(しんでんず けんさ)」の 結果から わかる事(14)

● 完全左脚ブロック(かんぜん さきゃく ぶろっく)に ついて 説明します。

 左脚(さきゃく)の 電気が 伝わりません。
 左の 心室(しんしつ)に 電気を 伝える 左脚(さきゃく)が 電気を 伝えていません。
 右脚(うきゃく)の 電気は 伝わっています。

 それで、右の 心室(しんしつ)に 先に 電気が 伝わります。
 電気が 伝わった 右の 心室(しんしつ)は すぐに ちぢみます。
 左の 心室(しんしつ)は 右の 心室(しんしつ)から 電気が 伝わるのを 待ちます。
 左の 心室(しんしつ)に ゆっくり 電気が 伝わります。
 電気が 伝わると、左の 心室(しんしつ)も ちぢみます。
 左の 心室(しんしつ)は ちぢむのも ゆっくりに なります。

 心電図(しんでんず)を 見ます。

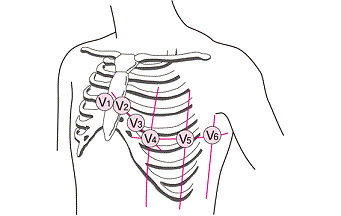

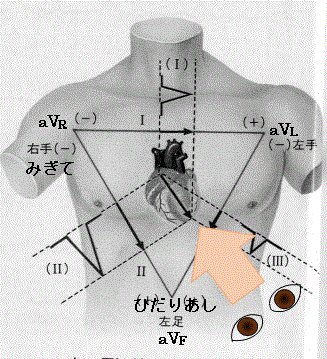

 心室(しんしつ)を 右から 見る 1番の 心電図(しんでんず)を 見ます。
 心室(いんしつ)を 左から 見る 6番の 心電図(しんでんず)も 見ます。

 心室(しんしつ)の 動き方を 比べたいので、QRS波(きゅー あーる えすは)を 比べます。

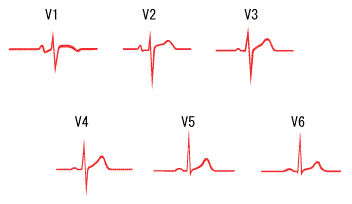

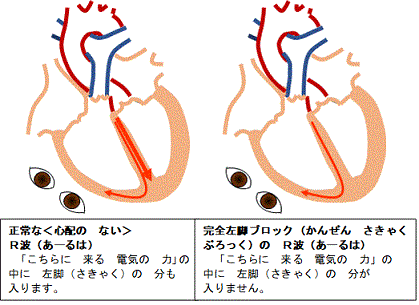

● ①の 正常な<心配の ない> 心電図(しんでんず)と、完全左脚ブロック(かんぜん さきゃく ぶろっく)の 心電図(しんでんず)を 比べます。

 正常な<心配の ない> 心電図(しんでんず)の QRS波(きゅー あーる えすは)です。
 完全左脚ブロック(かんぜん さきゃく ぶろっく)の 心電図(しんでんず)の QRS波(きゅー あーる えすは)です。
 R波(あーるは)が 小さく なります。
 S波(えすは)が 大きく なります。
 S波(えすは)は 幅も 広く なります。

 R波(あーるは)が 小さくなるのは、心臓の 先まで 電気が 伝わる 左脚(さきゃく)の 電気が ないからです。
 右脚(うきゃく)が 伝える 電気の 分しか グラフに でません。
 「こちらに 来る 電気の 力」が 正常の<心配の ない> ときより 少ないです。

 S波(えすは)は とても 大きくなります。
 右の 心室(しんしつ)の 壁が 電気が 伝わったまま ちぢみます。
 それで 「あちらに 行く 電気の 力」に なります。
 それで グラフは 下に 向かいます。

 左の 心室(しんしつ)の 壁には 電気が まだ 伝わっていません。
 それで、左の 心室(しんしつ)は 力いっぱい ちぢむことが できません。
 それで、「こちらに 来る 電気の 力」が ほとんど ありません。

 「あちらに 行く 電気の 力」の 方が 大きいです。
 それで、 完全左脚ブロック(かんぜん さきゃく ぶろっく)の 1番の 心電図(しんでんず)は、S波(えすは)が とても 大きくなります。
 右の 心室(しんしつ)に 電気が 伝わり 終わっても、左の 心室(しんしつ)に 電気が 伝わっています。
 右の 心室(しんしつ)より 左の 心室(しんしつ)の 方が 広いです。
 左の 心室(しんしつ)に 電気が 伝わるのに 時間が かかります。
 それで、「あちらに 行く 電気の 力」が しばらく 続きます。
 それで、S波(えすは)の 幅も 広く なります。


● ⑥の 正常な<心配の ない> 心電図(しんでんず)と 完全左脚ブロック(かんぜん さきゃく ぶろっく)の 心電図(しんでんず)を 比べます。

 正常な<心配の ない> 心臓の ⑥から 見た 心電図(しんでんず)の QRS波(きゅー あーる えすは)です。
 完全左脚ブロック(かんぜん さきゃく ぶろっく)の ⑥から 見た 心電図(しんでんず)の QRS波(きゅー あーる えすは)です。
 Q波(きゅーは)は、普通、心臓の 真ん中を 電気が 走る時に 出ます。
 完全左脚ブロック(かんぜん さきゃく ぶろっく)では、右脚(うきゃく)の 電気しか 心臓の 真ん中を 走りません。
 それで、Q波(きゅーは)が 見えなくなります。

 R波は 2つに 分かれます。
 右の 心室(しんしつ)が 電気が 伝わったまま 近づいてきます。
 「こちらに 来る 電気の 力」が 強いです。
 そのあと、右の 心室(しんしつ)が ちぢみ 終わります。
 それで、R波は 一回 下向きに なります。
 でも、そのあとも しばらく 右の 心室(しんしつ)から 左の 心室(しんしつ)へ 電気が 伝わり続けます。
 それで、なかなか 「こちらに 来る 電気の 力」が なくなりません。

 R波(あーるは)が 高いまま 幅が 広く なります。
 左の 心室(しんしつ)に 電気が 伝わって、左の 心室(しんしつ)も ちぢみます。
 でも とても 弱い 電気で ゆっくり ちぢむだけです。
 それで、「あちらに 行く 電気の 力」は とても 弱くなります。
 それで、S波(えすは)も 見えなくなります。

 右脚ブロック(うきゃく ぶろっく)には、完全右脚ブロック(かんぜん うきゃく ぶろっく)と、不完全右脚ブロック(ふかんぜん うきゃく ぶろっく)が ありました。
 左脚ブロック(さきゃく ぶろっく)には、完全左脚ブロック(かんぜん さきゃく ぶろっく)は あります。
 でも 不完全左脚ブロック(ふかんぜん さきゃく ぶろっく)という 言葉は あまり 使いません。

 その 理由は 次回 説明します。


次回も 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----


外国語で みたい 人は http://yasashiinurse.blog.fc2.com/blog-entry-291.html に いってください。

[PR]
by yasashiinurse | 2017-12-26 14:54 | 労働法

労働法の 中に、労働安全衛生法が あります。
労働安全衛生法には、働く人の 健康を 守るために、健康診断を する きまりが あります。

11月28日から 一般健康診断<みんなが 受ける 健康診断>の 結果の 見方を 説明しています。

きょうも 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----
「心電図検査(しんでんず けんさ」の 結果から わかる事(13)

● 心室(しんしつ)に 電気が 伝わっているか わかります。

 12月24日に 心室(しんしつ)の 正常な<心配が ないときの> 電気の 伝わり方を 説明しました。
 今回は、上手に 電気が 伝わらない ときの 心電図検査(しんでんず けんさ)の 結果に ついて 説明します。


● 完全右脚ブロック(かんぜん うきゃく ぶろっく)に ついて 説明します。

 右脚(うきゃく)の 電気が 伝わりません。
 右の 心室(しんしつ)に 電気を 伝える 右脚(うきゃく)が 電気を 伝えていません。
 左脚(さきゃく)の 電気は 伝わっています。
 それで、左の 心室(しんしつ)に 先に 電気が 伝わります。

 電気が 伝わった 左の 心室(しんしつ)は すぐに ちぢみます。
 右の 心室(しんしつ)は 左の 心室(しんしつ)から 電気が 伝わるのを 待ちます。
 右の 心室(しんしつ)に ゆっくり 電気が 伝わります。
 電気が 伝わると、右の 心室(しんしつ)も ちぢみます。
 右の 心室(しんしつ)は ちぢむのも ゆっくりに なります。
 心電図(しんでんず)を 見ます。
 心室(しんしつ)を 右から 見る 1番の 心電図(しんでんず)を 見ます。
 心室(しんしつ)を 左から 見る 6番の 心電図(しんでんず)も 見ます。
 心室(しんしつ)の 動き方を 比べたいので、QRS波(きゅー あーる えすは)を 比べます。


● ①の 正常な<心配の ない> 心電図(しんでんず)と 右脚ブロック(うきゃく ぶろっく)の 心電図(しんでんず)を 比べます。

 今まで、心電図の グラフを 「壁の 動き方」と 説明しました。
 心室(しんしつ)の 心電図は 「電気の 伝わる 向き」と 考えたほうが わかりやすいです。
 同じように、上に 向かう グラフ(ぐらふ)が、「こちらに 来る 電気の 力」 下に 向かう グラフ(ぐらふ)が、「あちらに 行く 電気の 力」です。

 正常な<心配の ない> 心臓(しんぞう)の ①から 見た 心電図(しんでんず)の QRS波(きゅー あーる えすは)です
 Q(きゅー)から R(あーる)は 「こちらに 来る 電気の 力」です。
 R(あーる)から S(えす)は 「あちらに 行く 電気の 力」です。
 ①から 心臓(しんぞう)を 見ると、右脚(うきゃく)にも 電気が 来ます。
 それで、グラフ(ぐらふ)が 上に 行くと 思うかも しれません。

 でも、体中に 血を 送り出す 左の 心室(しんしつ)の ほうが たくさん 電気を 使います。
 それで、「あちらに 行く 電気」の ほうが 多いです。
 R(あーる)から S(えす)は「あちらに 行く 電気の 力」として グラフが 下に 行きます。
 右脚ブロック(うきゃく ぶろっく)に なった 心臓(しんぞう)の ①から 見た 心電図(しんでんず)の QRS波(きゅー あーる えすは)です。
 とても 変な 形に なります。
 Qrs(きゅー あーる えす)までは、正常<心配の ない> 心電図(しんでんず)と ほとんど 同じです。
 Q(きゅー)から r(あーる)までは 「こちらに 来る 電気の 力」です。
 r(あーる)から s(えす)までは、右脚(うきゃく)に 来る 電気が ないので、全部「あちらに 行く 電気の 力」です。

 左の 心室(しんしつ)の 壁が 電気が 伝わった まま 力いっぱい ちぢみます。
 それで、s(えす)から R(あーる)は、「こちらに 来る 電気の 力」が 強いので、大きく 上に 行きます。
 もう一度、心電図(しんでんず)を 見ます。
 R波(あーるは)の あと、まっすぐ 力が 抜けないで、曲がっています。
 右の 心室(しんしつ)に あとから ゆっくり 伝わって来た「こちらに 来る 電気の 力」が グラフに 出ています。

● ⑥の 正常な<心配の ない> 心電図(しんでんず)と 右脚ブロック(うきゃく ぶろっく)の 心電図(しんでんず)を 比べます。

正常な<心配の ない> 心臓(しんぞう)の ⑥から 見た 心電図(しんでんず)の QRS波(きゅー あーる えすは)です。
 心室に 電気が 伝わり 始めてから ずっと 電気が こちらに たくさん 来ます。
 それで、上に グラフが 向いています。
 右脚ブロック(うきゃく ぶろっく)に なった 心臓(しんぞう)の ⑥から 見た 心電図(しんでんず)の QRS波(きゅー あーる えすは)です。
 S波(えすは)が 下に 伸びます。
 後から ゆっくり 左の 心室(しんしつ)から 右の 心室(しんしつ)へ 電気が 伝わっていきます。
 それで、「あちらに 行く 電気の 力」が グラフに 出ています。


● 不完全右脚ブロック(ふかんぜん うきゃく ぶろっく)に ついて 説明します。
 右脚(うきゃく)の 電気が あまり 伝わりません。
 右の 心室(しんしつ)に 電気を 伝える 右脚(うきゃく)が 少ししか 電気を 伝えていません。
 左脚(さきゃく)の 電気は 伝わっています。

 完全右脚ブロック(かんぜん うきゃく ぶろっく)より 少し 右の 心室(しんしつ)に 電気が 伝わるのが 速いです。
 後は 完全右脚ブロック(かんぜん うきゃく ぶろっく)と 同じです。

 QRS波(きゅー あーる えすは)の 幅が 0.12秒以上 ある ときは、完全右脚ブロック(かんぜん うきゃく ぶろっく)と 言います。
 QRS波(きゅー あーる えすは)の 幅が 0.12秒より 少ない ときは、不完全右脚ブロック(ふかんぜん うきゃく ぶろっく)と 言います。

次回も 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----


外国語で みたい 人は http://yasashiinurse.blog.fc2.com/blog-entry-290.html に いってください。

[PR]
by yasashiinurse | 2017-12-25 21:03 | 労働法

労働法の 中に、労働安全衛生法が あります。
労働安全衛生法には、働く人の 健康を 守るために、健康診断を する きまりが あります。

11月28日から 一般健康診断<みんなが 受ける 健康診断>の 結果の 見方を 説明しています。

きょうも 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----
「心電図検査(しんでんず けんさ」の 結果から わかる事(12)

● 心室(しんしつ)の 電気の 伝わり方が わかります。

 これまでは、上室(じょうしつ)の 電気の 伝わり方を 説明して きました。
 上室(じょうしつ)は、洞房結節(どうぼう けっせつ)・洞結節(どう けっせつ)と 心房(しんぼう)と 房室接合部(ぼうしつ せつごうぶ)を あわせた 言葉です。
 房室接合部(ぼうしつ せつごうぶ)は、房室結節(ぼうしつ けっせつ)と ヒス束(ひすそく)を あわせた 言葉です。
 心臓(しんぞう)を 左下から 見て、上半分の 心房(しんぼう)の 電気の 伝わり方を 説明しました。

 今回は、下半分の 心室(しんしつ)の 電気の 伝わり方を 説明します。
 心室(しんしつ)には、太い 電気の 通り道が あります。
 心室(しんしつ)は、強い 力で 血を 送り出さなければ なりません。
 それで、速く 電気を 伝えて、速く 心室(しんしつ)を ちぢめます。

 心室(しんしつ)に ある 太い 電気の 通り道は 右と 左に 分かれています。
 人の あしの ような 形です。
 右の 心室(しんしつ)に ある 太い 電気の 通り道を、右脚と かいて うきゃくと 読みます。
 左の 心室(しんしつ)に ある 太い 電気の 通り道を、左脚と かいて さきゃくと 読みます。

 右の 心室(しんしつ)は 肺に 血を 送り出します。
 左の 心室(しんしつ)は 体中に 血を 送り出します。
 それで、左の 心室(しんしつ)の ほうが 大きいです。

 それで、左脚(さきゃく)は 2つに 分かれて、電気を 速く 伝えます。

● 心電図検査(しんでんず けんさ)では、いろいろな 方向から 心臓(しんぞう)を 見ています。

 今まで、心臓(しんぞう)の 動き方を 説明するために、心臓(しんぞう)を 左下から 見た 時の 心電図(しんでんず)を 使っていました。

 心室(しんしつ)の 動き方を 調べるのには、いろいろな 方向から 見た 心電図(しんでんず)を くらべなければ なりません。
 心電図検査(しんでんず けんさ)の とき、胸(むね)に 6個の 電極(でんきょく)を つけます。
 電極(でんきょく)を つける 場所が 決まっています。
(https://www.kango-roo.com/sn/k/view/2229)

 電極(でんきょく)を この 場所に つけると、心臓(しんぞう)を 横から 見ることが できます。

 1と 2は、心臓(しんぞう)を 右から 見ています。
 3と 4は、心臓(しんぞう)を 前から 見ています。
 5と 6は、心臓(しんぞう)を 左から 見ています。

 1から 6までの 電極(でんきょく)で わかる 正常な<心配の ない> 心電図(しんでんず)です。
(www.cardiac.jp/view.php?lang=ja&target=excite_to_ecg.xml)

 この 心電図(しんでんず)の かたちが かわると、何が わかるのか、 次回から 説明します。
-----


外国語で みたい 人は http://yasashiinurse.blog.fc2.com/blog-entry-289.html に いってください。

[PR]
by yasashiinurse | 2017-12-24 02:25 | 労働法
労働法の 中に、労働安全衛生法が あります。
労働安全衛生法には、働く人の 健康を 守るために、健康診断を する きまりが あります。

11月28日から 一般健康診断<みんなが 受ける 健康診断>の 結果の 見方を 説明しています。

きょうも 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----
「心電図検査(しんでんず けんさ」の 結果から わかる事(11)


● 上室期外収縮(じょうしつ きがい しゅうしゅく)に ついて 説明します。
  上室性期外収縮(じょうしつせい きがい しゅうしゅく)とも 言います。

 上室(じょうしつ)で、洞房結節(どうぼう けっせつ)・洞結節(どう けっせつ)の 他の 場所から 電気が 出ます。
 電気が 出るのが、洞房結節(どうぼう けっせつ)・洞結節(どう けっせつ)が 電気を 出すより 早いです。
 それで、洞房結節(どうぼう けっせつ)・洞結節(どう けっせつ)が 電気を 出すのを 休みます。

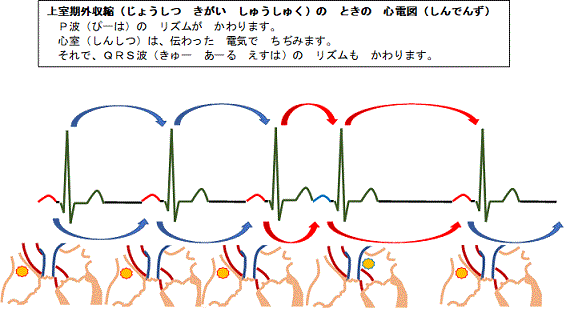

 それで、P波(ぴーは)の リズムが かわります。
 他の ところから 電気が 出たときは、P波(ぴーは)の 形が いつもと 違います。
 P波(ぴーは)の リズムが かわるので、QRS波(きゅー あーる えすは)の リズムも 変わります。
 英語で 上室期外収縮(じょうしつ きがい しゅうしゅく)の ことを Premature Atrial Contractionと 言います。
 それで、PACと 書いてあることが あります。

● 上室期外収縮(じょうしつ きがい しゅうしゅく)には、心房期外収縮(しんぼう きがい しゅうしゅく)と 房室接合部期外収縮(ぼうしつ せつごうぶ きがい しゅうしゅく)が あります。

 心房期外収縮(しんぼう きがい しゅうしゅく)は、心房(しんぼう)から 電気が 出た 時です。
 異所性心房調律(いしょせい しんぼう ちょうりつ)を 覚えて いますか?
 12月18日に 説明しました。
 心房(しんぼう)で 電気が 出る 場所が 心室(しんしつ)に 近いと、P波(ぴーは)の 向きが 逆に なることが あります。
 房室接合部期外収縮(ぼうしつ せつごうぶ きがい しゅうしゅく)は、房室接合部(ぼうしつ せつごうぶ)から 電気が 出た 時です。
 房室接合部(ぼうしつ せつごうぶ)で 電気が 出た 時は、心房(しんぼう)と 心室(しんしつ)に ほとんど 同時に 電気が 伝わるので、P波(ぴーは)が 見えなくなることが あります。
 ヒス束(ひすそく)で 電気が 出た 時は、心房(しんぼう)より 心室(しんしつ)に 先に 電気が 伝わって、QRS波(きゅー あーる えすは)の 後に P波(ぴーは)が 出ることが あります。
 P波(ぴーは)が T波(てぃーは)に 重なると、T波(てぃーは)の 山が へこんで、フタコブラクダ(ふたこぶらくだ)の 背中の ような 形に なることが あります。
(www.irasutoya.com/2013/08/blog-post_8354.html)

● 上室期外収縮(じょうしつ きがい しゅうしゅく)散発(さんぱつ)に ついて 説明します。

 ときどき、上室期外収縮(じょうしつ きがい しゅうしゅく)が あります。


● 上室期外収縮(じょうしつ きがい しゅうしゅく)2段脈(にだんみゃく)に ついて 説明します。

 1回ごとに、上室期外収縮(じょうしつ きがい しゅうしゅく)が あります。

● 上室期外収縮(じょうしつ きがい しゅうしゅく)3段脈(さんだんみゃく)に ついて 説明します。

 2回ごとに、上室期外収縮(じょうしつ きがい しゅうしゅく)が あります。

● 上室期外収縮(じょうしつ きがい しゅうしゅく)2連発(にれんぱつ)に ついて 説明します。

 2回 つづけて、上室期外収縮(じょうしつ きがい しゅうしゅく)が あります。
● 上室期外収縮(じょうしつ きがい しゅうしゅく)ショートラン(しょーとらん)に ついて 説明します。

 3回以上 つづけて、上室期外収縮(じょうしつ きがい しゅうしゅく)が あります。
● 上室期外収縮(じょうしつ きがい しゅうしゅく)多源性(たげんせい)に ついて 説明します。

 上室(じょうしつ)の いろいろな ところから 電気が 出て、上室期外収縮(じょうしつ きがい しゅうしゅく)に なっています。
 いろいろな ところから 電気が 出るので、いろいろな 形や 場所の P波(ぴーは)に なります。
 リズムも かわります。

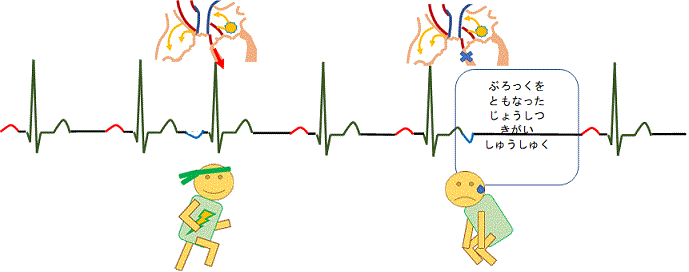

● ブロックを 伴う 上室期外収縮(ぶろっくを ともなう じょうしつ きがい しゅうしゅく)に ついて 説明します。

 上室期外収縮(じょうしつ きがい しゅうしゅく)が あっても、電気が 心室(しんしつ)まで 十分に 伝わらない ことが あります。

 房室ブロック(ぼうしつ ぶろっく)の 話を 覚えて いますか?
 12月22日に 説明しました。

 12月22日に 説明した 房室ブロック(ぼうしつ ぶろっく)は、房室接合部(ぼうしつ せつごうぶ)の 調子が 悪く なっていました。
 今回 説明する ブロックは、電気の 通り道の 調子が 悪いのでは ありません。

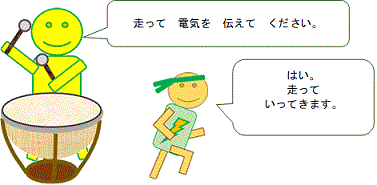

 心臓の 電気の 通り道は、あまり 早く 伝わった 電気を 通さない ことが あります。

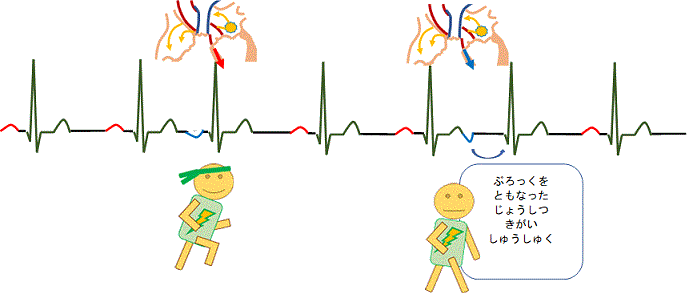

 Ⅰ型房室ブロックの ときの ように ゆっくり 電気を 伝える ときも あります。
 P波(ぴーは)と QRS波(きゅー あーる えすは)の 間が 長く なります。

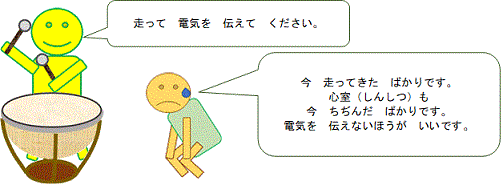

 心室(しんしつ)まで 電気が 伝わっても、ちぢんだ ばかりで、うまく 電気が 通らないことが あります。
 それで、電気が 通る ところだけ 先に 通ります。
 後から、最初に 電気が 通らなかった ところに 電気が 伝わります。
 心室(しんしつ)が ちぢむ ときに QRS波(きゅー あーる えすは)が 出ます。

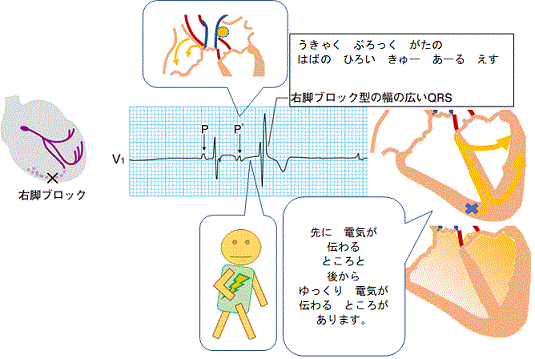

 心室(しんしつ)への 電気の 伝わり方が いつもと ちがうので、QRS波(きゅー あーる えすは)の 形が かわります。
(https://www.kango-roo.com/sn/k/view/2209)

 心室(しんしつ)で おきる ブロック(ぶろっく)に ついては、次回 詳しく 説明します。


次回も 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----


外国語で みたい 人は http://yasashiinurse.blog.fc2.com/blog-entry-288.html に いってください。

[PR]
by yasashiinurse | 2017-12-23 18:56 | 労働法

労働法の 中に、労働安全衛生法が あります。
労働安全衛生法には、働く人の 健康を 守るために、健康診断を する きまりが あります。

11月28日から 一般健康診断<みんなが 受ける 健康診断>の 結果の 見方を 説明しています。

きょうも 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----
「心電図検査(しんでんず けんさ」の 結果から わかる事(10)

● 房室ブロック(ぼうしつ ぶろっく)に ついて 説明します。

 心房(しんぼう)から 心室(しんしつ)へ 電気が 伝わる 通り道の 調子が 悪いです。
 房室接合部(ぼうしつ せつごうぶ)の 調子が 悪いです。

 房室接合部(ぼうしつ せつごうぶ)とは、房室結節(ぼうしつ)と ヒス束(ひすそく)を まとめた 言葉です。
 心房(しんぼう)から 心室(しんしつ)へ 電気が 伝わる 通り道です。
 心房(しんぼう)が ちぢむとき、P波(ぴーは)が 出ます。
 心室(しんしつ)が ちぢむとき、QRS波(きゅー あーる えすは)が 出ます。
 P波(ぴーは)は 普通です。
 P波(ぴーは)の リズムも あっています。
 心房(しんぼう)から 心室(しんしつ)へ 電気が 伝わる 通り道の 調子が 悪いので、P波(ぴーは)と QRS波(きゅー あーる えすは)の 関係が かわります。

 英語で 心房(しんぼう)の ことを Atriumと 言います。
 英語で 心室(しんしつ)の ことを Ventricleと 言います。
 それで、房室ブロック(ぼうしつ ぶろっく)の ことを AVブロック(えー ぶい ぶろっく)と 書いてあることが あります。
 英語で ブロック(ぶろっく)の ことを Blockと 書きます。
 それで、AV Bと 書いてあることも あります。

● Ⅰ度房室ブロック(いちど ぼうしつ ぶろっく)に ついて 説明します。

 心房(しんぼう)から 心室(しんしつ)へ 電気が ゆっくりしか 伝わりません。
 ヒス束(ひすそく)から 出た 後は、普通に 心室(しんしつ)に 電気が 伝わります。
 P波(ぴーは)と QRS波(きゅー あーる えすは)の 間が 長いです。
 QRS波(きゅー あーる えすは)と T波(てぃーは)の 形は 普通です。
 それで、T波(てぃーは)と P波(ぴーは)の 間が 短くなります。

● Ⅱ度房室ブロック(にど ぼうしつ ぶろっく)に ついて 説明します。

 ときどき、心房(しんぼう)から 心室(しんしつ)に 電気が 伝わらないことが あります。
 心室(しんしつ)に 電気が 伝わらないので、心室(しんしつ)が ちぢみません。
 心室(しんしつ)が ちぢまないとき、QRS波(きゅー あーる えすは)が なくなります。

● Ⅱ度房室ブロック ウェッケンバッハ型(にど ぼうしつ ぶろっく うぇっけんばっは がた)に ついて 説明します。

 最初は 心房(しんぼう)から 心室(しんしつ)に 普通に 電気が 伝わります。
 でも、心房(しんぼう)から 心室(しんしつ)に 電気が だんだん ゆっくり 伝わるように なります。
 1回 心室(しんしつ)に 電気が 伝わらなく なります。
 1回 休むと 次は 心房(しんぼう)から 心室(しんしつ)に 普通に 電気が 伝わります。
 でも、また 心房(しんぼう)から 心室(しんしつ)に 電気が だんだん ゆっくり 伝わるように なります。
 これを 繰り返しています。

 心電図(しんでんず)は、だんだん P波(ぴーは)と QRS波(きゅー あーる えすは)の 間が 長くなります。
 そして、1回 QRS波(きゅー あーる えすは)が なくなります。
 英語で ウェッケンバッハ(うぇっけんばっは)を Wenckebachと 書きます。
 それで、W型と 書いてあることが あります。

● Ⅱ度房室ブロック モビッツⅡ型(にど ぼうしつ ぶろっく もびっつ にがた)に ついて 説明します。

 急に 心房(しんぼう)から 心室(しんしつ)に 電気が 伝わらない ときが あります。
 QRS波(きゅー あーる えすは)が 急に なくなる ときが あります。
 英語で モビッツ(もびっつ)を Mobitzと 書きます。
 それで、MⅡ型 と 書いて あることが あります。


● Ⅱ度房室ブロック 2:1(にど ぼうしつ ぶろっく に たい いち)に ついて 説明します。

 心房(しんぼう)から 心室(しんしつ)に 電気が 2回に 1度しか 伝わって いません

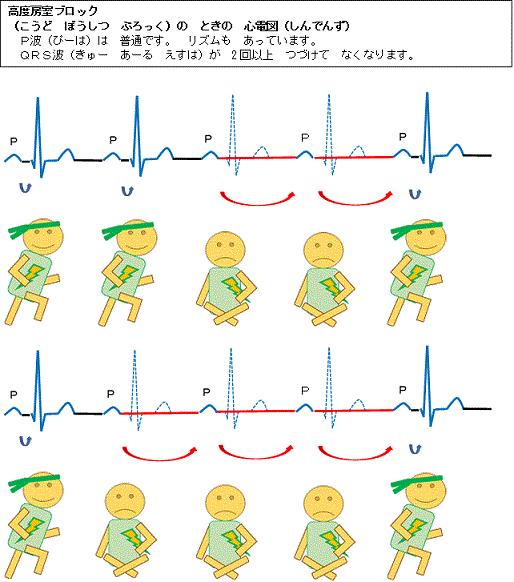

● 高度房室ブロック(こうど ぼうしつ ぶろっく)に ついて 説明します。

 心房(しんぼう)から 心室(しんしつ)に 電気が 伝わらないことが、2回以上 つづけて あります。

● 完全房室ブロック(かんぜん ぼうしつ ぶろっく)に ついて 説明します。

 完全房室ブロック(かんぜん ぼうしつ ぶろっく)は Ⅲ度房室ブロック(さんど ぼうしつ ぶろっく)とも 言われます。
 心房(しんぼう)から 心室(しんしつ)に 電気が ぜんぜん 伝わって いません。
 心室(しんしつ)が 動いているのは、 心室(しんしつ)で 電気が 別に 出ているからです。


次回も 「心電図検査(しんでんず けんさ)」の 結果から わかる事を 説明します。
-----

外国語で みたい 人は http://yasashiinurse.blog.fc2.com/blog-entry-287.html に いってください。

[PR]
by yasashiinurse | 2017-12-22 22:14 | 労働法
